气力输送供料器是用来将粉末、颗粒等散状物料供入输料器且与气流形成一定混合比的装置;气力输送有正压、负压及正负压混合式等类型,供料器结构及其工作原理取决于被输送物料的物理特性和气力输送系统类型;恒通粉体小编梳理了常见的气力输送供料器工作原理,详见以下内容。
正压气力输送分为稀相和密相或低压和高压等,两者所需设备不一、故原理不同;首先从稀相气力输送来讲,一般常采用旋转供料器为系统给料设备,具有一定气密性故称为锁气器、正压关风机、旋转阀等,由叶轮、机壳、电机、减速机、防护罩、链条、抽气室、加速室等组成,壳体两端用端盖密封、壳体的上部分为进料口、下部为出料口;叶轮一般有6-12个叶片,使机壳内空间分为6-12空腔。此旋转供料器工作原理:当叶轮通过传动装置在壳体旋转时,物料从进料口进入叶轮的空腔(格室)内,随着叶轮旋转从下部出料口卸出。
(此图为正压稀相气力输送供料器现场)
与稀相输送相反的正压密相气力输送,常采用容积式供料器为系统给料设备,此设备行业俗称的仓泵,又称气力输送泵、发送罐、仓式泵等,由进料阀、出料阀、排气阀、压力表、料位计、进气阀组、调压阀组、仓泵、控制系统等组成,是高度自动化集成的供料系统。此类气力输送供料器仓泵工作原理是利用压缩空气将容器内已流态化的粉状物料送入输料管输送,由装料阶段、加压阶段、出料输送及排气吹扫4个基本过程组成一个工作周期。是间歇输送方式,可通过仓泵组合形式交替工作实现连续输送,常见仓泵串联、并联等布置形式。

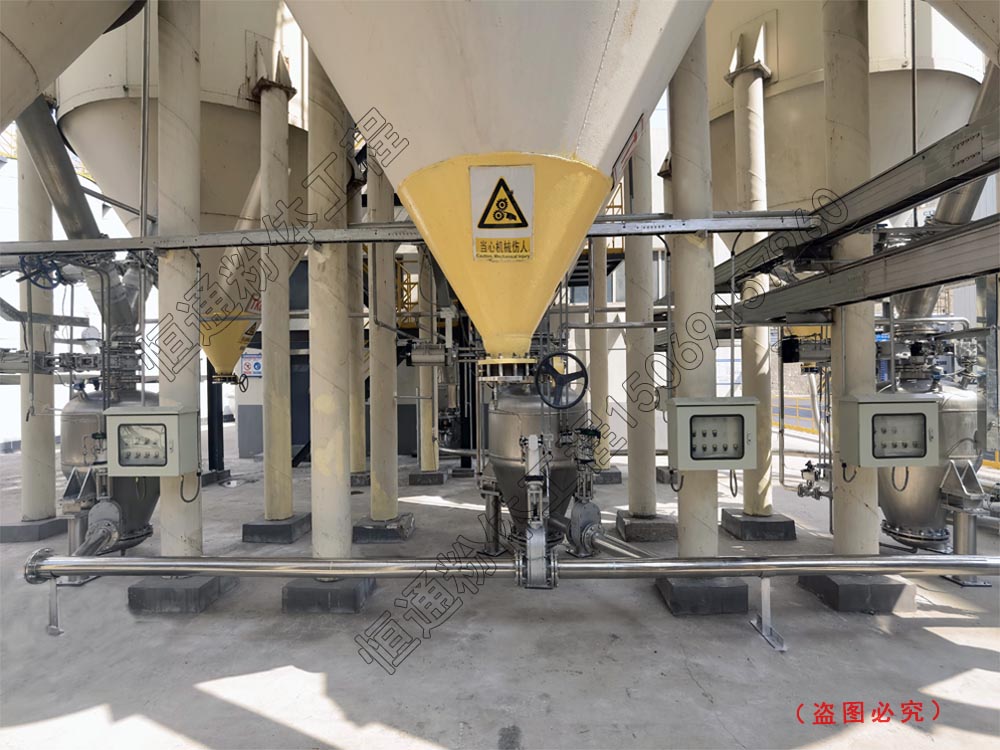

(此图为仓泵气力输送供料器现场)
(此图仓泵气力输送现场)
相对于正压气力输送系统而言,负压气力输送供料器就简单许多。将空气和物料一起吸入管道内,靠低于大气压强的气流输送物料就称为负压气力输送,罗茨真空泵安装在管路系统的末端,因而负压气力输送也称为吸运式气力输送。供料简单方便,多为吸嘴、诱导式卸料器、旋转卸料器,只要将管道的进料口放在物料堆上或将物料导流到管道的进料口处,物料自然随气流流动被吸入管道中。
(此图负压气力输送供料器现场)
